制造业UPS供电方案
作者：
需求分析：
制造行业应用领域，UPS主要供给三类设备供电：测量类设备（各种仪器仪表等），执行类设备（各类马达等），控制类设备（PLC，电脑等）。
其中测量类设备一般对供电质量要求比较高，对供电电压质量很敏感，如果供电电压谐波含量过大，可能会使测量数据受到干扰，引起系统后续执行错误的操作；如果供电频率漂移，也有可能使系统测量数据发生偏离。如果供电电压有瞬时的高压脉冲也有可能使测量设备发生高压击穿而损坏。所以测量设备的供电必须是高质量的，无污染的电源。UPS输入须带有电气隔离。
执行类设备一般属于电动机类的负载，和一般IT设备的特性不同，这些电动机类负载在启动的时候会有冲击电流产生，如果UPS的容量和抗冲击特性不强，可能会导致执行设备的上电而使UPS发生冲击转旁路。所以在UPS选择上要选择抗冲击能力强，输出带隔离变压器的。并且在容量上要适当进行放宽。

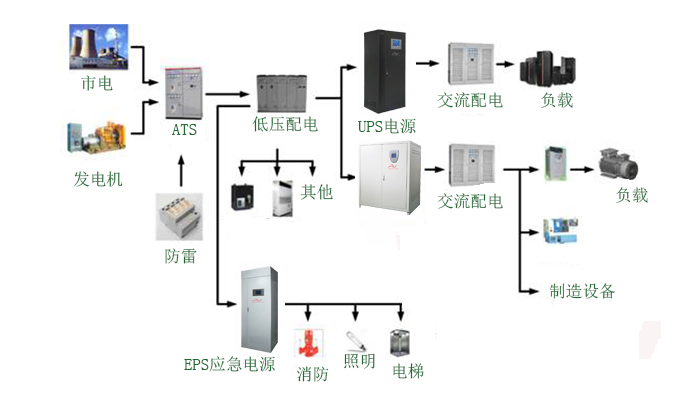

基本配置方案：
1、制造行业对供电质量和供电质量可靠性有很高的要求，一旦发生供电质量恶化，或者供电中断，都会带来大量的次品和不可估量的损失。所以在供电方案的设计上要尽量选择可靠性较高的供电方案。
2、制造行业的负载类型和IT负载特性不一样，有时候可能含有冲击性负载或者电动机类负载，所以在UPS选择上，选择带输入、输出隔离变压器的UPS。
3、制造行业的环境特殊性往往决定了其核心设备不可避免的承受电磁干扰、灰尘、酸雾、高低温、干燥或过湿等外界条件，核心供电单元以及周围辅助设备必须能良好的适应恶劣环境。
方案优点：
恶劣环境下UPS主机能正常运行，同时确保制造行业的设备安全、稳定运行。

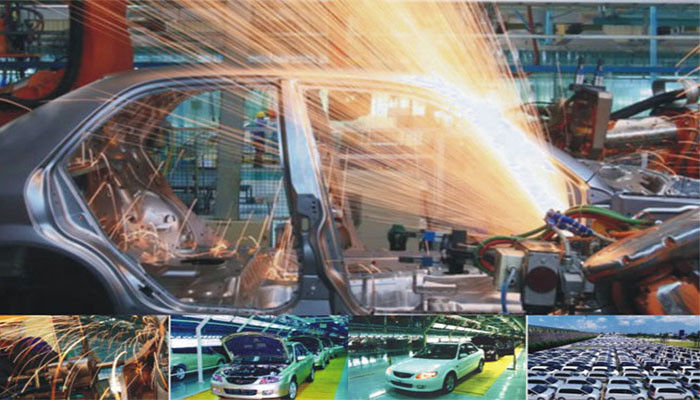

案例展示
