建筑楼宇UPS供电方案

作者:


需求分析:



   UPS系统的建设基本涵盖,低压侧到各楼层配电柜形成数据中心完整的供电系统,其包含双主路双变压器输入、备用油机、电缆、配电柜、UPS主机、电池、承重、面积、地线。

基本配置方案:



   UPS系统主要以安全、稳定、可靠、不间断的供电保障为设计原则,并结合当前电网的不确定性因素,UPS主设备必须具有电气隔离安全保障措施,电网与大数据中心设备完全物理隔离。

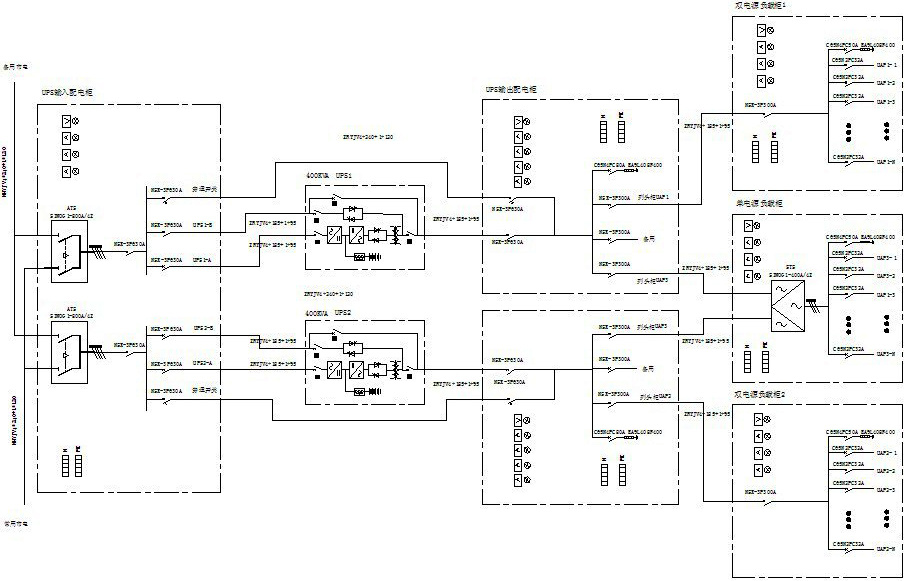

   线路结构设计基本以双总线双冗余方式,使UPS系统在n+1冗余的基础上再次提升一倍以上的供电可靠性。

方案优点:





    由于电网与数据中心完全物理隔离,UPS主设备首先确保数据中心安全,且提高供电稳定性。

    当前负载设备基本以双电源供电,采用双总线双冗余UPS系统,加强整体UPS系统供电可靠性,并具有前瞻性。



案例展示:
